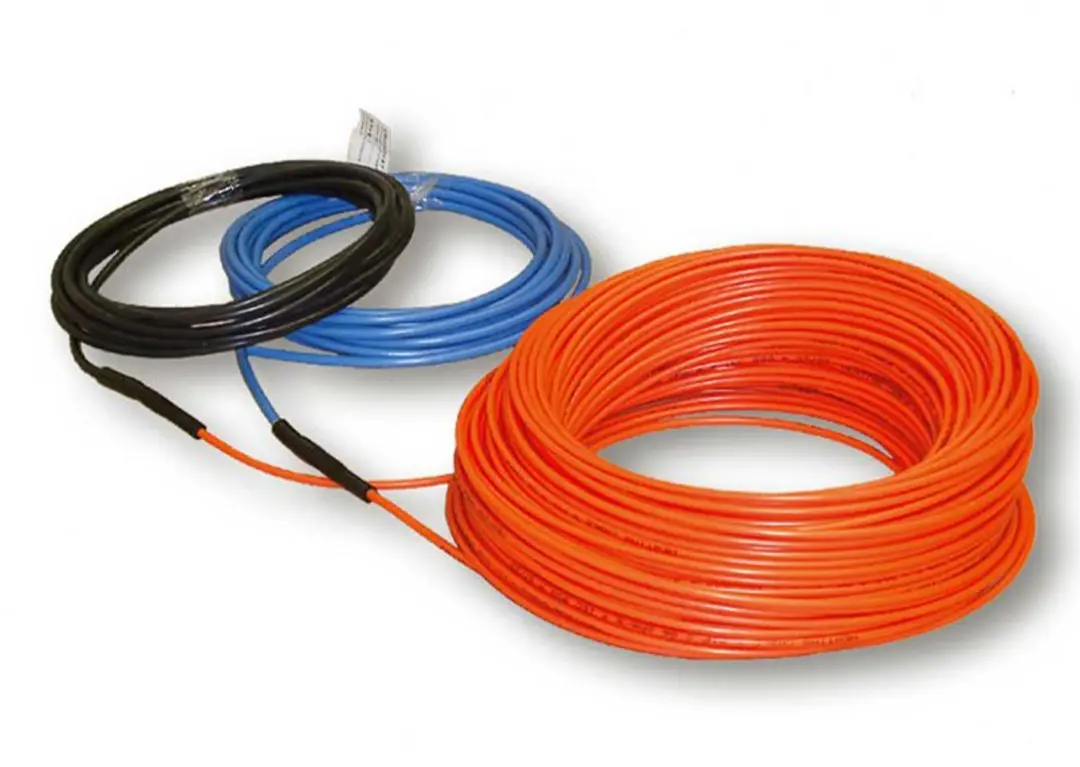

کابل گرمایش از کف یکی از اجزای سیستم گرمایش از کف الکتریکی است که نصاب آن را زیر کفپوش قرار میدهد. این کابل با مصرف برق، گرمای مورد نیاز کف و در صورت طراحی درست، بخشی از گرمای اتاق را تأمین میکند. کاربرد آن در حمام، آشپزخانه، اتاقهای مسکونی، ویلاها و پروژههای بازسازی رواج دارد.
برخلاف رادیاتور که گرما را از نقطهای مشخص وارد اتاق میکند، کابل گرمایش از کف سطح کف را به منبع گرما تبدیل میکند. این شیوه، حس سردی سرامیک و سنگ را کاهش میدهد و امکان کنترل دمای هر فضا را جداگانه در اختیار ساکنان قرار میدهد.
در ادامه، با ویژگیها، کاربردها و نکات مهم پیش از انتخاب کابل گرمایش از کف آشنا میشوید.
کابل گرمایش از کف چگونه کار میکند؟
کابل گرمایش از کف یک هادی مقاومتی دارد که با عبور جریان برق، گرما تولید میکند. نصاب کابل را زیر کفپوش و داخل چسب انعطافپذیر، ملات خودتراز یا بتن قرار میدهد. این لایه گرما را به کفپوش منتقل میکند و کف، گرمای خود را به فضای اتاق میرساند.
این کابل با سیم برق معمولی تفاوت دارد و لایههای عایق، شیلد محافظ و روکش مقاوم دارد. در برخی مدلهای ECOFLOOR، دو هادی مقاومتی، عایق فلوروپلیمری، لایه پلیاتیلن شبکهای، شیلد مسی و روکش PVC ساختار کابل را تشکیل میدهند. ترموستات و حسگر کف نیز دما را کنترل میکنند تا کفپوش بیش از حد گرم نشود و سیستم فقط در زمان لازم برق مصرف کند.
انواع کابل گرمایش از کف چه تفاوتی دارند؟
کابل گرمایش از کف معمولا در دو شکل کابل آزاد و مت حرارتی عرضه میشود. کابل آزاد انعطاف بیشتری دارد و نصاب فاصله مسیرها را بر اساس نقشه و توان مورد نیاز تعیین میکند. فیلم حرارتی همان کابل است که سازنده آن را با فاصله مشخص روی شبکه فایبرگلاس قرار میدهد. این مدل برای فضاهای منظم، مانند حمام و آشپزخانه، نصب سادهتری دارد.
جدول زیر تفاوت این دو مدل را نشان میدهد:
معیار مقایسه | کابل گرمایش از کف آزاد | مت حرارتی |
ساختار | کابل مستقل | کابل روی شبکه فایبرگلاس |
انعطاف اجرا | مناسب نقشههای نامنظم | مناسب فضاهای منظم |
سرعت نصب | نیازمند دقت و زمان بیشتر | نصب سریعتر |
فاصله کابلها | طبق طراحی پروژه | از پیش تعیینشده |
کاربرد رایج | اتاقهای بزرگ و پیچیده | حمام، آشپزخانه و بازسازی |
مهمترین ویژگیهای کابل گرمایش از کف
عملکرد کابل گرمایش از کف به طراحی درست، عایقکاری و تناسب توان با کفپوش وابسته است. مهمترین ویژگیها و کاربردهای آن عبارتاند از:
- گرمایش یکنواخت کف: کابل مسیرهای گرمایی را در سطح کف پخش میکند تا سرامیک، سنگ یا کفپوش در بخشهای قابل استفاده فضا دمای متعادلتری داشته باشد.
- کنترل جداگانه هر اتاق: ترموستات هر فضا دما را مستقل تنظیم میکند. برای نمونه، حمام میتواند دمای کف بالاتری از اتاق خواب داشته باشد.
- کارکرد بیصدا: کابل، پمپ، فن یا موتور متحرک ندارد و هنگام کار صدایی تولید نمیکند.
- آزادماندن دیوارها: سیستم زیر کف قرار میگیرد و برخلاف رادیاتور، فضای دیوار را برای چیدمان مبلمان اشغال نمیکند.
- مناسب بازسازی: متهای حرارتی و کابلهای کمضخامت را میتوان در برخی پروژههای بازسازی، با افزایش محدود ارتفاع کف، اجرا کرد.
- نبود مدار آب: این سیستم به لولهکشی آب گرم، پمپ و کلکتور نیاز ندارد. در نتیجه، خطر نشتی آب در کف نیز مطرح نیست.
- کاربرد دوگانه: کابل گرمایش از کف گاهی فقط سردی کف را برطرف میکند و گاهی گرمای اصلی اتاق را تأمین میکند. طراح باید در حالت دوم، اتلاف حرارتی ساختمان را محاسبه کند.
کابل گرمایش از کف در چه کشورهایی تولید میشود؟
کشورهای اروپایی سهم مهمی در تولید کابل گرمایش از کف دارند. جمهوری چک، آلمان، نروژ، لهستان و اسپانیا از جمله این کشورها هستند. FENIX در جمهوری چک، Hemstedt در آلمان، Nexans در نروژ، DEVI در لهستان و CEILHIT در اسپانیا کابلها و متهای حرارتی تولید میکنند.
کابل گرمایش از کف ECOFLOOR ساخت کجاست؟
ECOFLOOR مجموعه کابلها و فیلم های حرارتی شرکت FENIX است. این شرکت محصولات اصلی ECOFLOOR را در کارخانه خود در شهر یسنیک جمهوری چک تولید میکند. این مجموعه مدلهایی برای گرمایش مستقیم، گرمایش نیمهانباشت، گرمکردن کف حمام و کاربردهای بیرونی دارد.
کابلهای مخصوص کف در توانهای خطی متفاوت عرضه میشوند. برای گرمایش مستقیم، مدلهای مختلف ECOFLOOR معمولاً توان خطی ۵ تا ۱۸ وات بر متر دارند. نصاب فاصله کابلها را بر اساس توان خطی، مساحت قابل گرمایش و نوع کفپوش تعیین میکند. کابلها نباید با هم تماس داشته باشند یا از روی هم عبور کنند.
عرضه محصولات FENIX در ایران
گروه فنیکس از سال ۱۳۸۵ در حوزه سیستمهای گرمایشی هوشمند الکتریکی فعالیت دارد و نخستین طراح و مجری سیستمهای جلوگیری از یخزدگی و گرمایش از کف الکتریکی در ایران است. این مجموعه با در اختیار داشتن نمایندگی انحصاری شرکت FENIX جمهوری چک، خدمات طراحی، تأمین و اجرای سیستمهای گرمایش الکتریکی را برای پروژههای مسکونی، تجاری، صنعتی و اداری ارائه میدهد.
هنگام انتخاب و نصب کابل گرمایش از کف به چه نکاتی توجه کنیم؟
پیش از انتخاب کابل گرمایش از کف، باید مساحت مفید گرمایش مشخص شود. فضای زیر وان، کابین دوش، کمد ثابت، تجهیزات دائمی و مبلمانی که فاصله کافی از کف ندارد، نباید در نقشه گرمایش قرار بگیرد. قرارگرفتن کابل زیر این بخشها مسیر دفع گرما را مختل میکند.
نکات مهم انتخاب و اجرا شامل موارد زیر هستند:
- پیش از انتخاب توان کابل، اتلاف حرارتی ساختمان را محاسبه کنید تا نقش سیستم در گرمایش فضا مشخص شود.
- ظرفیت تابلو برق و مدار ساختمان باید با توان مورد نیاز کابل گرمایش از کف هماهنگ باشد.
- نوع کابل و توان آن را با کفپوش انتخاب کنید، چون پارکت و لمینت محدودیت دمایی بیشتری از سرامیک دارند.
- ترموستات و حسگر کف را در نظر بگیرید تا سیستم دما را دقیق کنترل کند و کفپوش بیش از حد گرم نشود.
- کلید محافظ جان و اتصال شیلد کابل به ارت، ایمنی مدار را در برابر نشتی جریان افزایش میدهند.
- نصاب باید مقاومت مدار و مقاومت عایقی کابل را پیش و پس از اجرا اندازه بگیرد و ثبت کند.
- نقشه مسیر کابلها را نگه دارید تا سوراخکاری یا نصب تجهیزات ثابت در آینده به سیستم آسیب نزند.
جمعبندی
کابل گرمایش از کف، گرما را از زیر کفپوش به فضای اتاق میرساند و دمای کف را با ترموستات کنترل میکند. انتخاب میان کابل آزاد و مت حرارتی به شکل فضا، نوع کفپوش و روش اجرا وابسته است. عایقکاری مناسب، انتخاب توان درست، اتصال ایمن به ارت و اجرای دقیق نیز از هدررفت گرما و آسیب به سیستم جلوگیری میکنند.
محصولات ECOFLOOR شرکت FENIX جمهوری چک، مدلهای مختلفی برای کاربریهای مسکونی، تجاری و بازسازی دارند. گروه فنیکس نیز طراحی و اجرای این سیستمها را در ایران انجام میدهد تا انتخاب کابل و توان آن با شرایط واقعی هر پروژه هماهنگ باشد.
